Pförtnercontainer / Pförtner-Monoblock

Beschreibung

Pförtner-Monoblock – Technische Beschreibung & Planungsleistungen

Im Rahmen der Planung für das Baugenehmigungsverfahren umfasst die Lieferung folgende Leistungen:

📑 Planungs- und Projektierungsleistungen

✔ Tragwerksplanung für Metallgebäude
(ohne Berechnung bzw. Prüfung der Fundamentstrukturen)

✔ Erstellung des statischen Berechnungsberichts gemäß geltender Vorschriften, einschließlich Vorbereitung der Unterlagen für die kommunale Bauanzeige

✔ Planung der sanitär- und heizungstechnischen Anlagen für den Pförtner-Monoblock

✔ Erstellung der energetischen Berechnung für Neubauten mit:

• Überprüfung der gesetzlichen Mindestanforderungen
• Analyse der Bauteilschichten und Kontrolle der Wärmebrücken (keine interstitielle Kondensation)
• Nachweis der Integration erneuerbarer Energiequellen gemäß Vorschriften

Überprüfung der gesetzlichen Mindestanforderungen

Analyse der Bauteilschichten und Kontrolle der Wärmebrücken (keine interstitielle Kondensation)

Nachweis der Integration erneuerbarer Energiequellen gemäß Vorschriften

✔ Technische Unterstützung bei der Erstellung der Projektdokumentation für die Elektroanlage des Pförtnercontainers PG8608 R03, einschließlich:

• Grundrisspläne
• Schaltschrank-Schema
• Dimensionierungen
• Technischer Kurzbericht

Grundrisspläne

Schaltschrank-Schema

Dimensionierungen

Technischer Kurzbericht

⚠️ Energieausweis (APE) nicht enthalten.

📐 Abmessungen & Module

• 1 Modul – Grundfläche: 590 × 343 cm
• 1 Modul – Dachmaß: 670 × 250 cm
• 1 Modul – Dachmaß: 670 × 70 cm

1 Modul – Grundfläche: 590 × 343 cm

1 Modul – Dachmaß: 670 × 250 cm

1 Modul – Dachmaß: 670 × 70 cm

Innenhöhe: 270 cm
Außenhöhe: 344 cm
Gesamtfläche: ca. 25 m²

🏗️ Konstruktion & Isolierung

Wand- und Hauptdachpaneele: 100 mm Polyurethan-Isolierung

• Außenblech glatt BG – RAL 9002
• Innenblech glatt BG – RAL 9002

Außenblech glatt BG – RAL 9002

Innenblech glatt BG – RAL 9002

Hochbelastbarer Unterbau aus Stahlrohrstruktur mit:

• Trapezblechverkleidung
• Wandpaneel 100 mm PU
• Hydrofestes Holz V100 (18 mm)

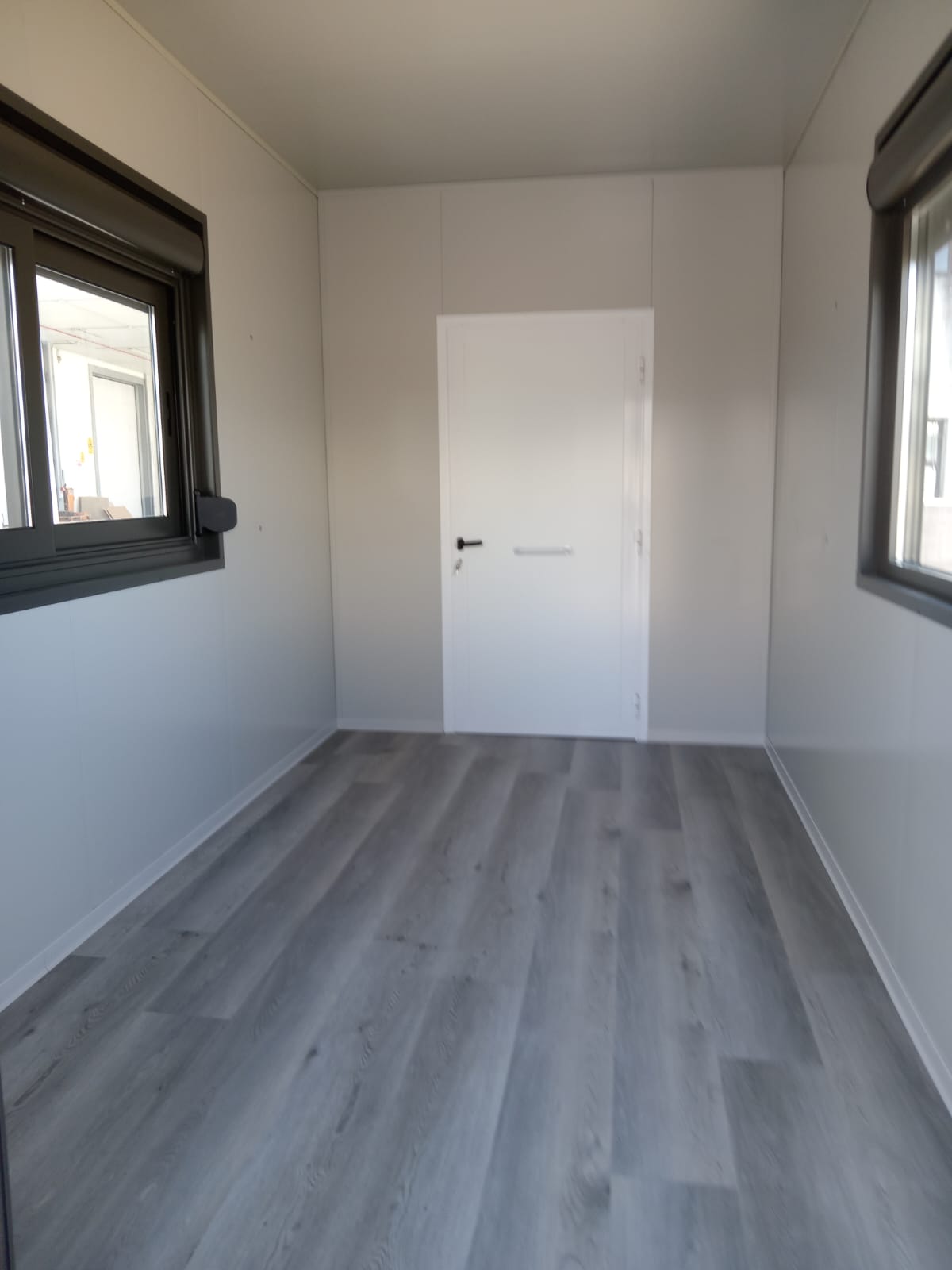

• Modularer Vinylboden LIGHT GREY

Trapezblechverkleidung

Wandpaneel 100 mm PU

Hydrofestes Holz V100 (18 mm)

Modularer Vinylboden LIGHT GREY

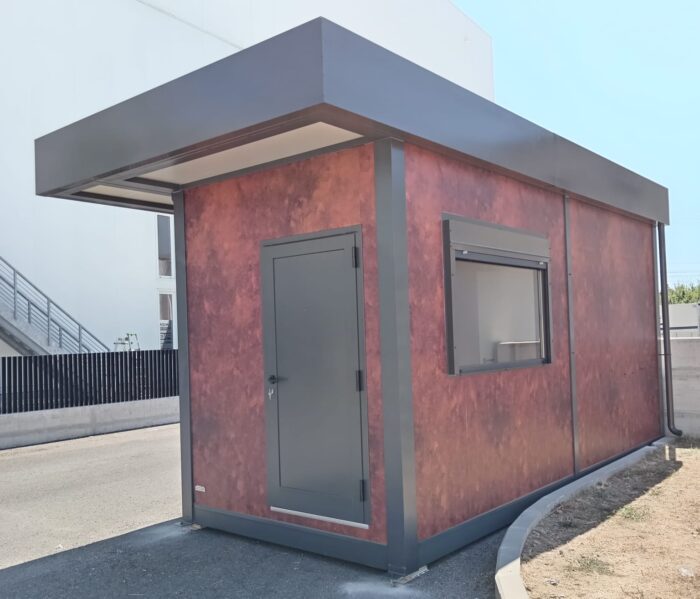

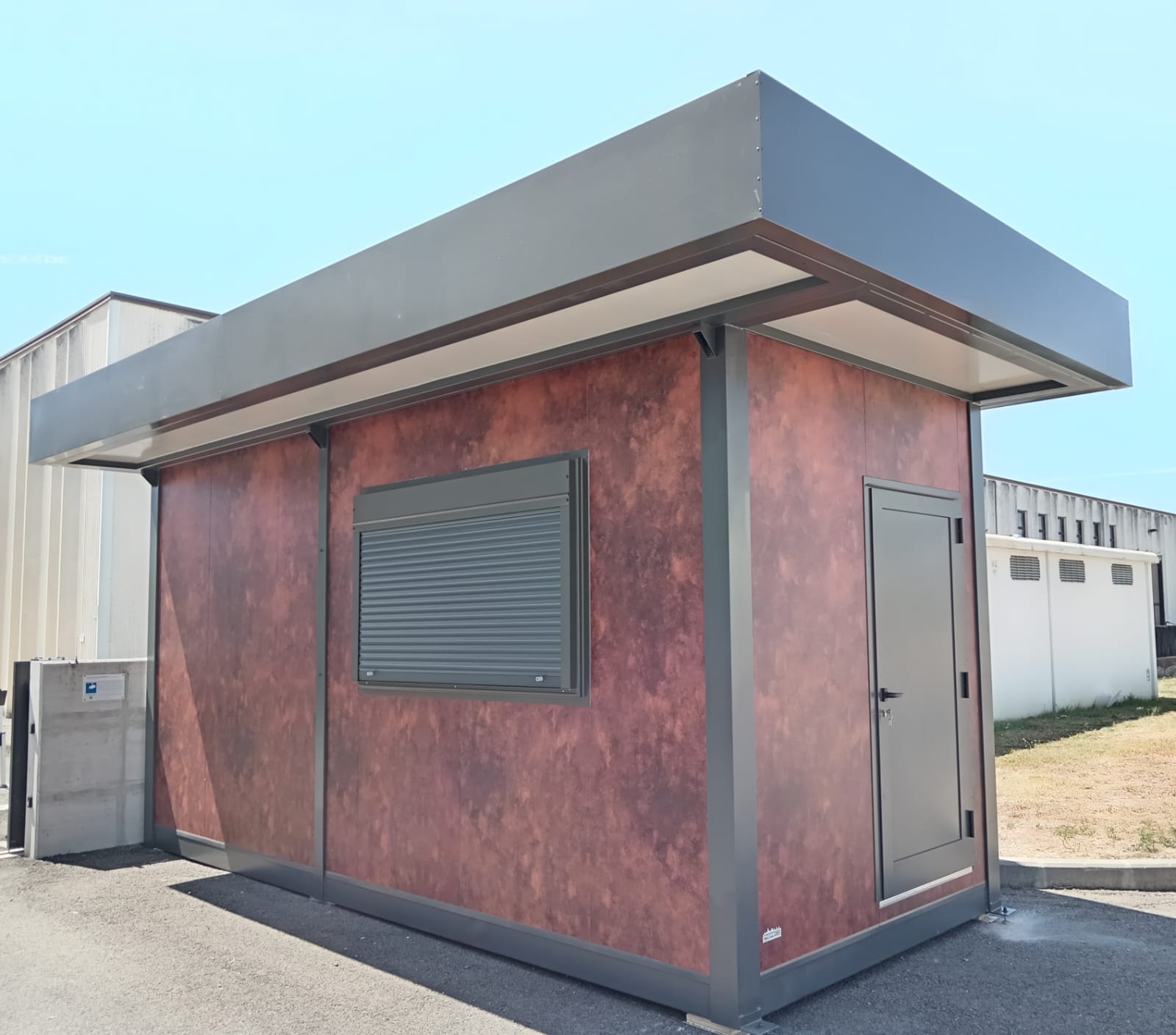

🏠 Zweites Dach (verstärkte Isolierung)

Für maximale Dichtigkeit und Langlebigkeit:

• Stahlrohrstruktur mit Kantblechabdeckungen
• Pultdachausführung
• Dachpaneele 30 + 35 mm Polyurethan
• Außenblech 5-Sicken RAL 9002
• Innenblech mikroprofiliert BG RAL 9002

Stahlrohrstruktur mit Kantblechabdeckungen

Pultdachausführung

Dachpaneele 30 + 35 mm Polyurethan

Außenblech 5-Sicken RAL 9002

Innenblech mikroprofiliert BG RAL 9002

Dachrandblende RAL 7022 mit Regenrinnen und Fallrohren.
Gesamtmaß Dach: 690 × 340 cm

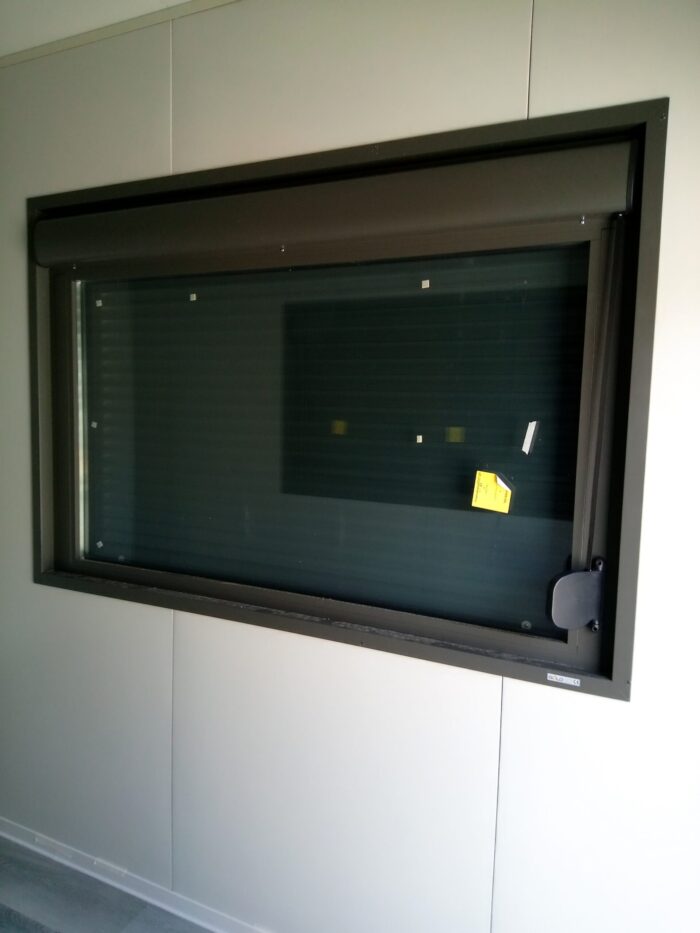

🚪 Fenster & Türen (Aluminium RAL 7022)

Verglasung: Isolierglas 4/9/4 transparent

• 1 Drehflügeltür mit Halbverglasung (100 × 210 cm)
• 1 Schiebefenster mit Moskitonetz (200 × 100 cm)
• 1 Festfenster (180 × 100 cm)

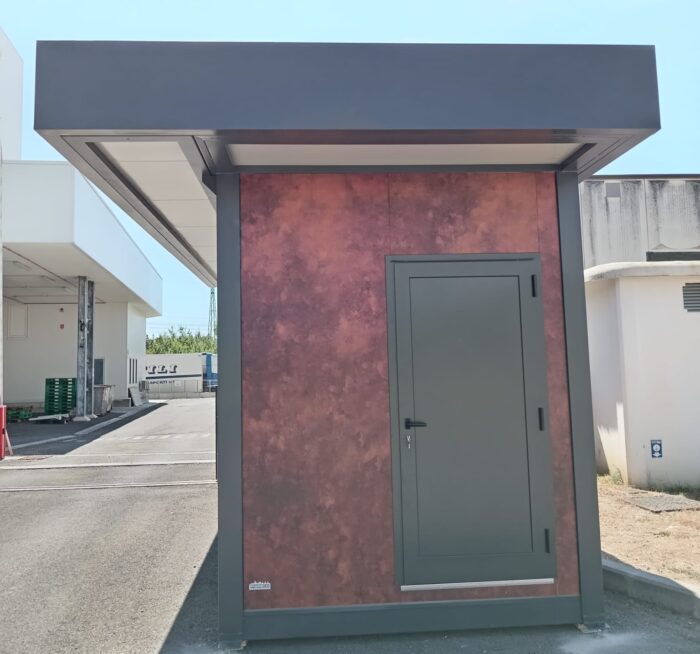

• 1 Volltür mit Frei/Besetzt-Schloss (100 × 210 cm)
• 1 Badezimmer-Kippfenster mit Moskitonetz (100 × 50 cm)

1 Drehflügeltür mit Halbverglasung (100 × 210 cm)

1 Schiebefenster mit Moskitonetz (200 × 100 cm)

1 Festfenster (180 × 100 cm)

1 Volltür mit Frei/Besetzt-Schloss (100 × 210 cm)

1 Badezimmer-Kippfenster mit Moskitonetz (100 × 50 cm)

🚿 Sanitärinstallation

Interne sichtbare MEPLA-Rohrinstallation inklusive:

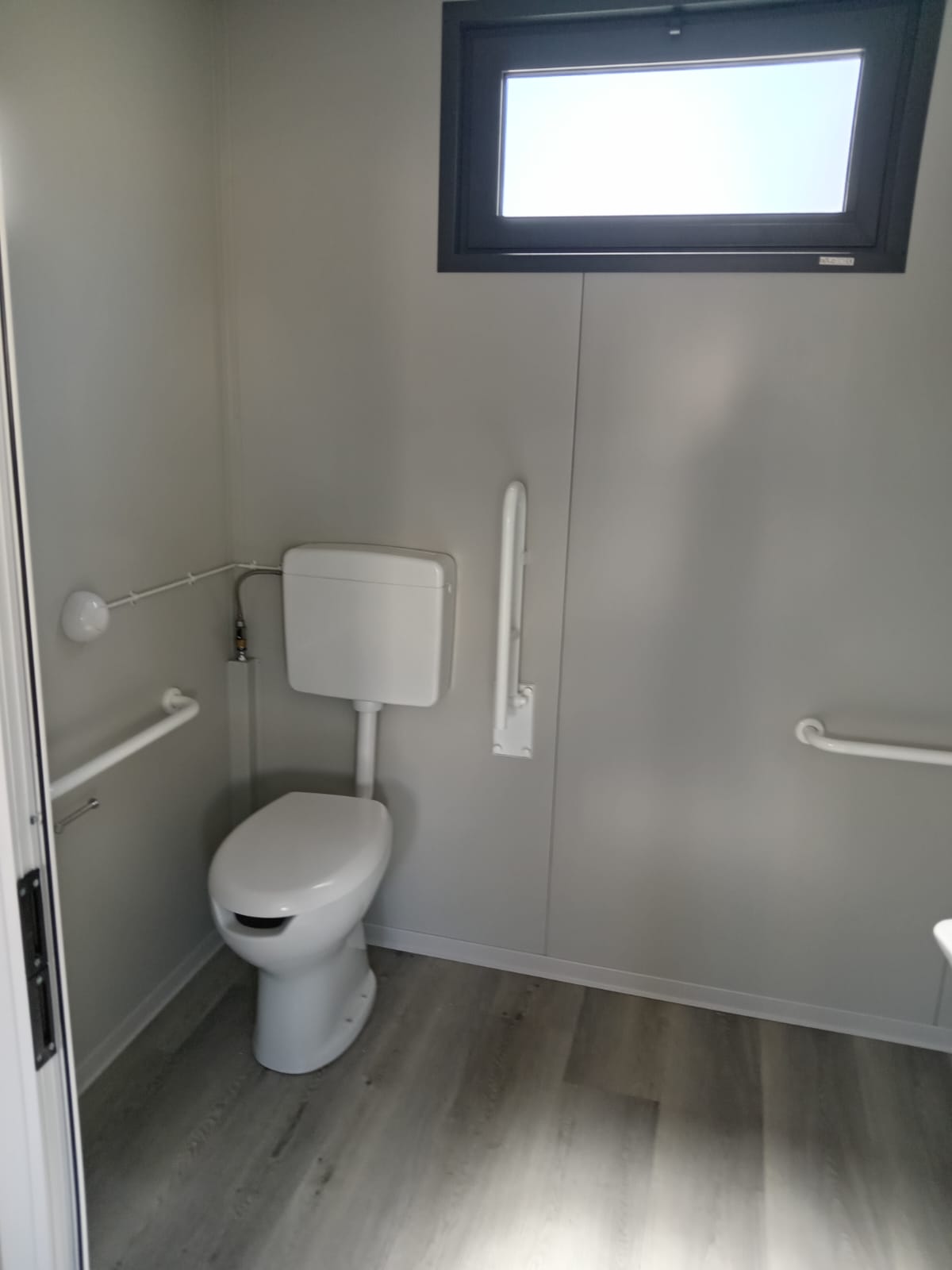

• Behindertengerechtes Badezimmer

  • WC

  • Keramikwaschbecken
  • Haltegriffe
• Elektrischer Boiler 15 Liter (Warmwasser)

Behindertengerechtes Badezimmer

• WC
• Keramikwaschbecken
• Haltegriffe

WC

Keramikwaschbecken

Haltegriffe

Elektrischer Boiler 15 Liter (Warmwasser)

⚠️ Nicht enthalten

• Elektroinstallation
• Photovoltaikanlage
• Absturzsicherungssystem (vor Ort durch Auftraggeber zu installieren)

Elektroinstallation

Photovoltaikanlage

Absturzsicherungssystem (vor Ort durch Auftraggeber zu installieren)

🎨 Außenverkleidung

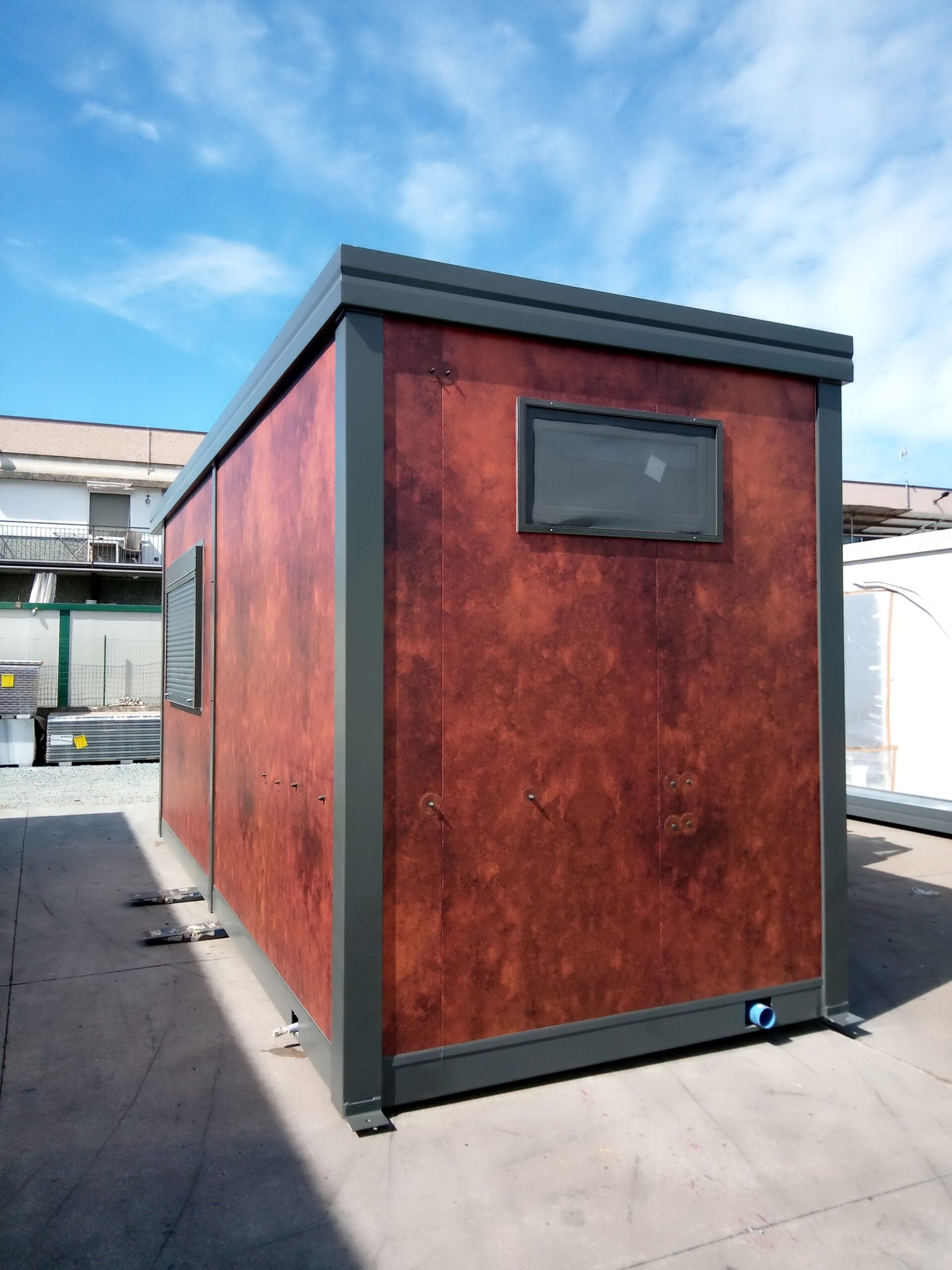

Fassadenverkleidung mit selbstklebender Folie in CORTEN-Optik.

Ideal als moderner Pförtner-, Empfangs- oder Sicherheitscontainer für Industrie-, Gewerbe- oder Baustellenbereiche.
